GEIGER System INline

Einführung

Das System GSI (GEIGER System INline) wurde entwickelt, um den Sonnenschutz­antrieb außerhalb der Fassade, im Speziellen außerhalb der geschlossenen Fassade ­(CCF closed cavity facade), anzubringen.

Der Anbringungsort ist aufgrund der Umgebungs­bedingungen und wegen der ­Wartungsfreundlichkeit vielfach gefordert. In der Fassade werden nur ­Komponenten ein­gesetzt, die auch für diese Anforderung getestet wurden.

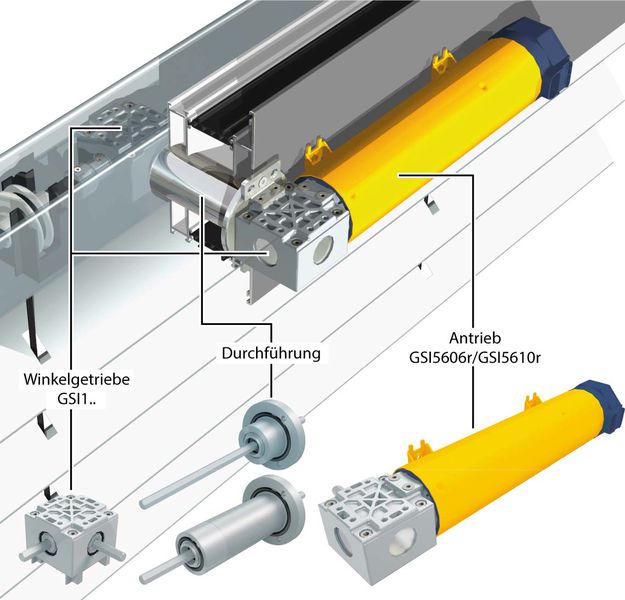

GEIGER System INline – das System im Überblick
GSI – Das System im Überblick

Antriebe GSI56.. r

Als Grundkomponente des GSI-Baukastens dienen die millionenfach bewährten Antriebsmodule des GJ56-Antriebs. Der GSI5606 r und der GSI5610 r sind geräusch­reduzierte Antriebe mit mechanischer Endabschaltung. Das Planetengetriebe und die Bremse wurden auf die speziellen Anforderungen der Fassade angepasst.

Das Winkelgetriebe GSI1.. wird direkt an den Antrieb adaptiert (die Anbringung – Anbaulage – ist im Raster von 90° wählbar). So entsteht eine kompakte, spiel­reduzierte Einheit ohne zusätzliche Kupplungselemente. Mit zwei L-Winkel kann der Antrieb direkt an die Fassade angeflanscht oder mit einer der Durchführungen (GSI2..) verbunden werden.

Technische Daten finden Sie im Produktdatenblatt (siehe unten)!

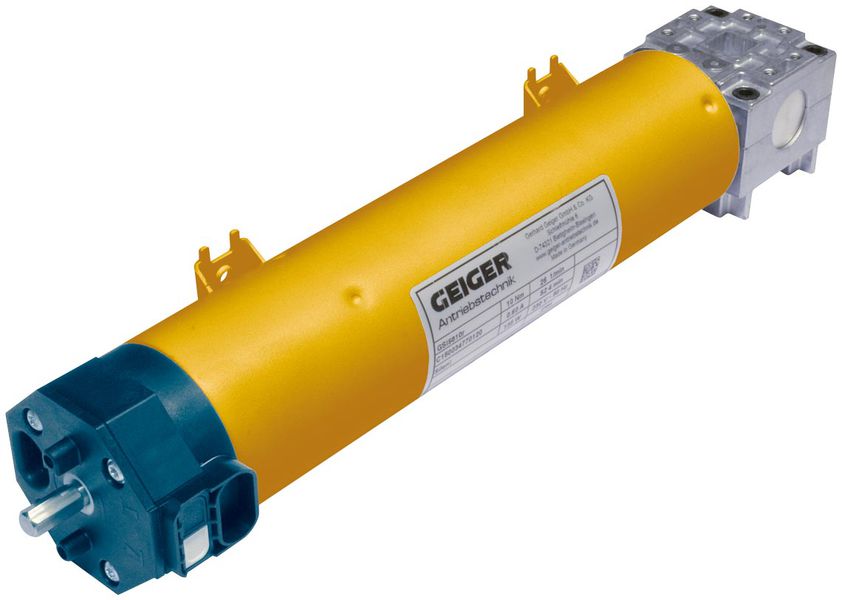

Antriebe GSI56.. r
Antriebe GSI56.. r

Durchführungen

Bei den Durchführungselementen der GSI-Baureihe handelt es sich um sehr leichtgängige Dichtungselemente, die von außen an das Fassadenelement angebracht werden. Alle Durchführungen besitzen die gleichen auf Dichtheit geprüften Dichtelemente.

Die Durchführungen sind so ausgebildet, dass der Antrieb ohne zusätzliche Kupplungs­elemente adaptiert werden kann. So entsteht aus Durchführung und Antrieb eine abgestimmte Gesamt­einheit mit exakter Fluchtung.

Das Durchführungssystem GSI2.. ist konstruktiv so ausgeführt, dass die Durchdringungstiefe für unterschiedliche Kavitäten skalierbar (werksseitig) bestellt werden kann. Die Dichtungselemente sind bei Zugänglichkeit von außen austauschbar.

GSI Profildurchführungen
GSI Profildurchführungen

Winkelgetriebe GSI1.. für Raffstoren

Die Winkelgetriebe GSI1.. haben eine Untersetzung von 1:1 und erlauben den rechtwinkligen Eintrieb in die Fassade. Die laufruhigen Kegelradgetriebe zeichnen sich durch eine erprobte Lebensdauer von > 10.000 Zyklen aus, welche bei einem Drehmoment von permanent 10 Nm durchgeführt wurden. Die Varianten unterscheiden sich durch ihre Bauform und die Anzahl der verwendeten Lager.

Die Getriebe können, mit der passenden Achshöhe, für die Oberkästen aller gängigen Sonnenschutzhersteller bestellt werden (fluchtender Abtrieb zur Wickel-/Wendewelle). Die Montage im Oberkasten erfolgt über vier Verschraubungen an den Getriebefüßen.

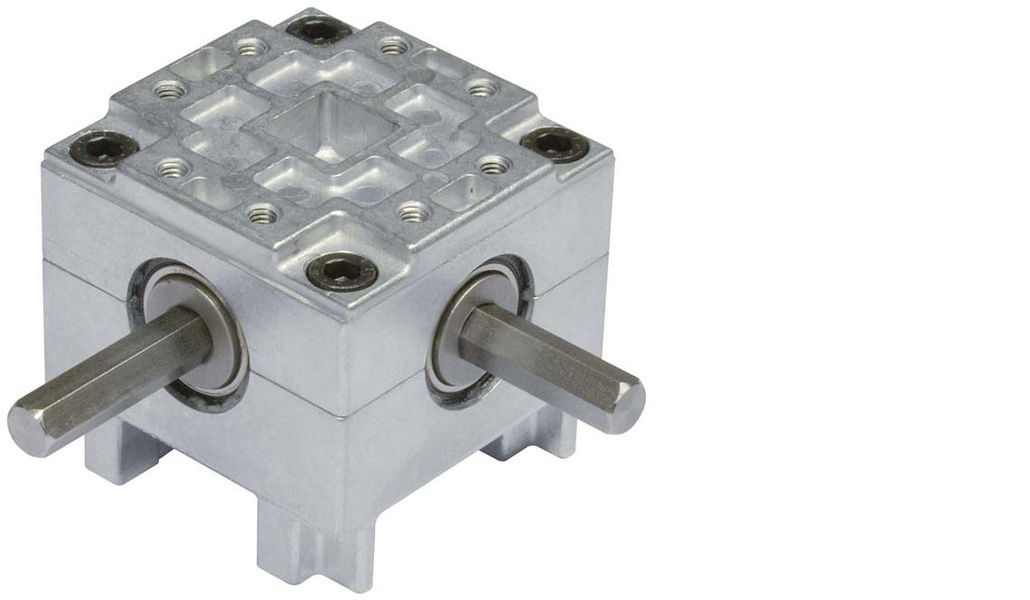

GSI Winkelgetriebe GSI1..
GSI Winkelgetriebe GSI1..

Winkelgetriebe GSI150 für den textilen Sonnenschutz

Das Winkelgetriebe hat eine Untersetzung von 1:1 und erlaubt einen rechtwinkligen Eintrieb in die Fassade. Das laufruhige Kegelradgetriebe zeichnet sich durch eine erprobte Lebensdauer von < 10.000 Zyklen aus, welche bei einem Drehmoment von permanent 10 Nm durchgeführt wurden. Durch die schmale Bauform kann der Abstand von Pfosten zu textilem Sonnenschutz extrem gering gehalten werden. Dies ermöglicht dezente Konstruktionen, die einen seitlichen Lichteinfall verhindern.

Das Getriebe ist mit einem Tuchwellenmitnehmer (DM) 78 mm ausgestattet.
Andere Tuchwellen­mitnehmer können auf Anfrage bei entsprechenden Abnahmemengen
eingesetzt werden. Der Mindestdurchmesser ist 63 mm.

Es können wahlweise 2 unterschiedliche Getriebeaufnahmen verwendet werden.

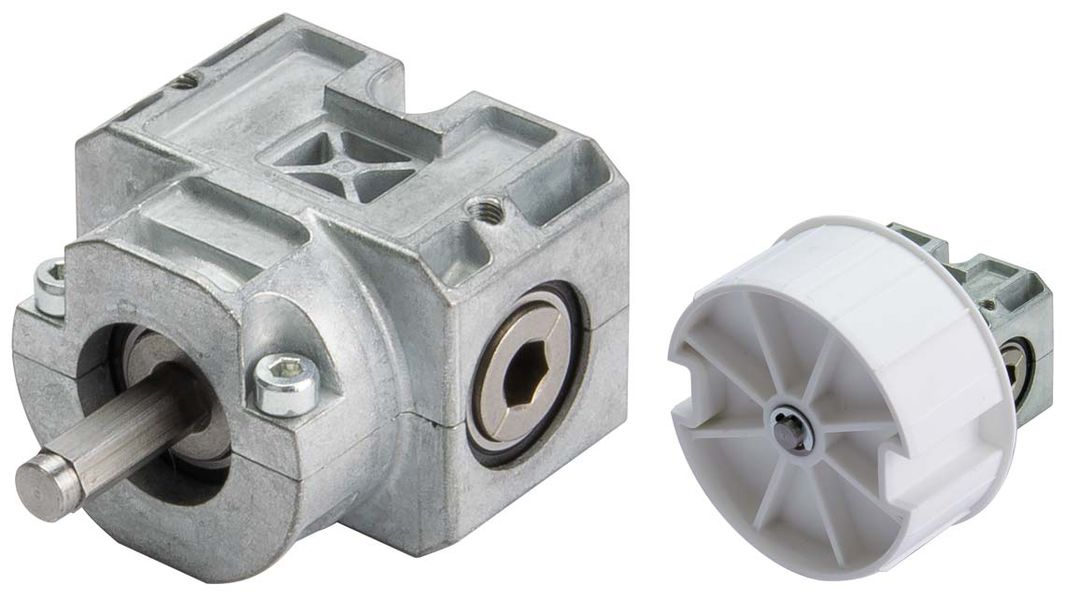

GSI Tuchwickelgetriebe GSI150
GSI Tuchwickelgetriebe GSI150

Zubehör

Getriebeaufnahmen für Winkelgetriebe GSI150

Sicherung für Transport

Getriebeaufnahmen für Winkelgetriebe GSI150
Sicherung für Transport
Getriebeaufnahmen/Transportsicherung
