Protection solaire et issue de secours

Le § 33 du Musterbauverordnung (MBO) – règle­ mentation allemande sur la construction standard – exige l’existence, pour chaque étage, d’au moins deux issues de secours indépendante l’une de l’autre, l’une d’elle devant être conforme aux régle­ mentations définissant la première issue de secours.

Voie de secours du pictogramme

La première issue de secours est une voie qui permet aux gens de quitter rapidement une zone de danger. Elle mène soit directement à l‘air libre soit dans une zone sécurisée, comme par exemple les couloirs, les escaliers et les sorties.

Pictogramme deuxième issue de secours

Contrairement à la première issue de secours qui est strictement définie et réglementée, l’issue de secours secondaire peut être interprétée de différentes manières et fait face à d‘innombrables solutions. Une réglementation uniforme n’est pas appliquée jusqu’à présent sur l’ensemble du pays.

Pour les fabricants de protection solaire, les architectes et les planificateurs, cela représente un énorme défi au niveau de la conception et de l’application ce qui peut toutefois déboucher sur des situations conflictuelles. Surtout si les exigences de sécurité incendie requises au niveau des pro­tections solaires pour l’issue de secours secondaire ne sont pas respectées. De plus, les considérations esthétiques, la réglementation relative à la pro­tection des monuments et les frais engagés sont à concilier dans un dialogue constructif.

La conception sophistiquée du RESCUE-R peut être facilement intégrée dans tous les rails standards de volets roulants. Tous les composants sont conçus de sorte que seule la manivelle doive être installée à l’intérieur du bâtiment.

  • Faible encombrement: grâce à sa conception modulaire, l‘ensemble du système est intégrable dans tous les caissons supérieurs.
  • Flexibilité: le RESCUE-R est disponible pour les volets roulants avec un axe octogonal de 60 mm et un axe octogonal de 50 mm.
  • Sans entretien: le moteur, l’embout débrayable et le treuil ne nécessitent aucun entretien.
  • Orienté vers les besoins clients: en cas d‘urgence, le volet roulant peut être ouvert facilement et rapidement à la fois. La démultiplication 4:1 fait de l‘utilisation un jeu d‘enfant.

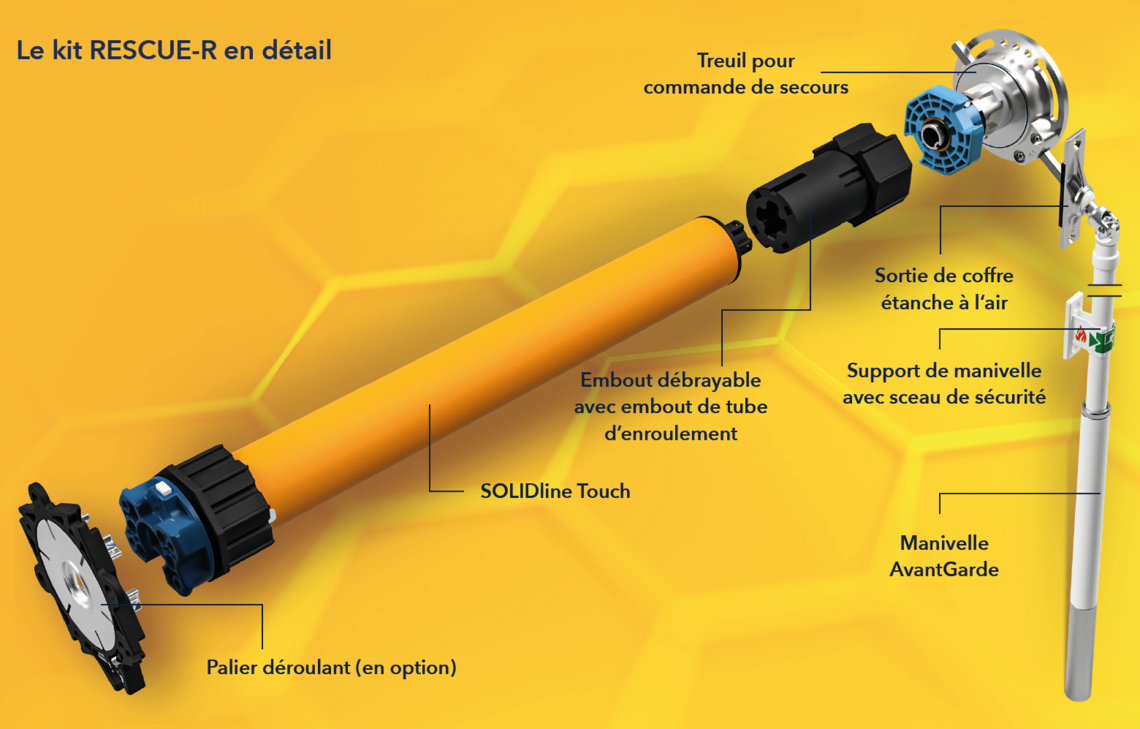

Le kit RESCUE-R en détail

  • SOLIDline Touch 10 Nm: réglage optimal et rapide des positions finales avec une seule touche. Pas de vissage fastidieux des différentes vis de réglage.
  • SOLIDline X01 RESCUE (10 Nm) : Moteur Plug & Play avec fin de course électronique et fin de course à auto-apprentissage (commutable en parallèle).
  • Embout débrayable: solide, en plastique extrêmement stable et durable.
  • Treuil à pignons coniques: des composants et des modules éprouvés garantissent une utilisation sans problème. Le treuil a fait l‘objet d‘une demande de brevet.
  • Sortie de coffre étanche à l‘air: Vévite les ponts thermiques et protège des courants d‘air et de la condensation.
  • Manivelle AvantGarde: la manivelle de forme élégante avec mécanisme dissimulé s‘intègre discrètement dans la pièce.

Utilisation en cas d‘incendie

Si, en cas d‘incendie, le volet roulant ne peut pas être remonté électriquement, le RESCUE-R entre en jeu. Il suffit de retirer la manivelle de son support, de pousser la gaine de la manivelle AvantGarde vers le haut et de plier et tourner la manivelle. Le sceau de sécurité sert à indiquer visuellement que la manivelle ne doit être utilisée qu‘en cas d‘urgence.

Remise en service

Aucune mesure n‘est nécessaire pour la remise en service du SOLIDline Touch. Si le volet a été ouvert avec la manivelle, il convient, avant la mise en service, de tourner la manivelle d‘un quart de tour dans le sens inverse pour réduire la pression sur le treuil et éviter que la manivelle ne tourne lors du fonctionnement motorisé.

Montage

L’embout débrayable avec l’embout tubulaire est fixé sur le moteur. Le montage du système s‘effectue comme d‘habitude, sauf que le treuil est monté à la place du contre-palier et de la capsule de cylindre. Si un certain sens de rotation de la manivelle est souhaité, le treuil peut être tourné axialement de 180°. La longueur de tube/largeur du volet  ne doit pas être inférieure à 750 mm.

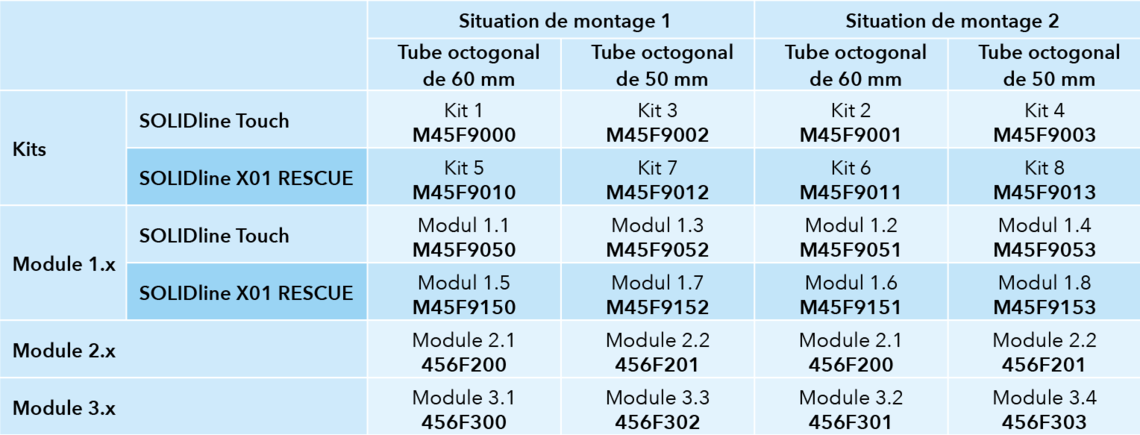

RESCUE-R – Sélection de la solution kit ou  modules

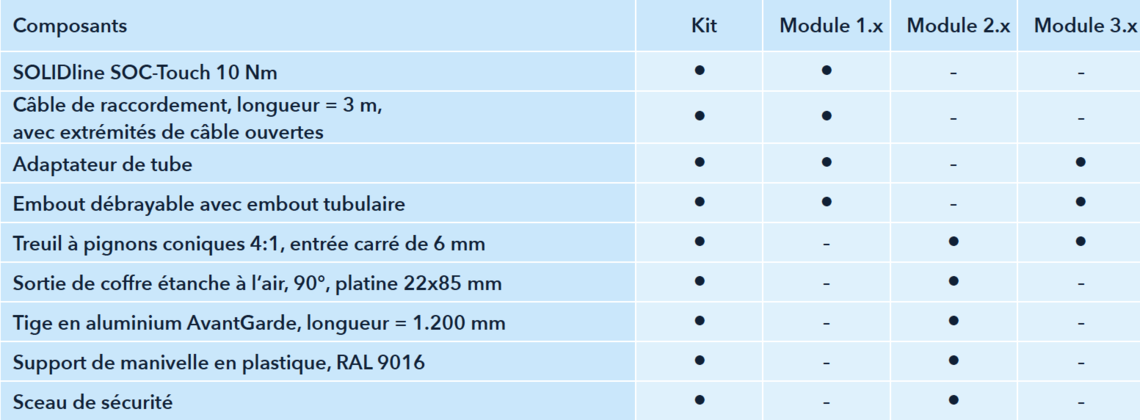

RESCUE-R Kit ou module – Contenu du set

REMARQUE : l'utilisation des modules RESCUE-R n'est permise qu'en relation avec un moteur d'un couple maximal de 10 Nm.

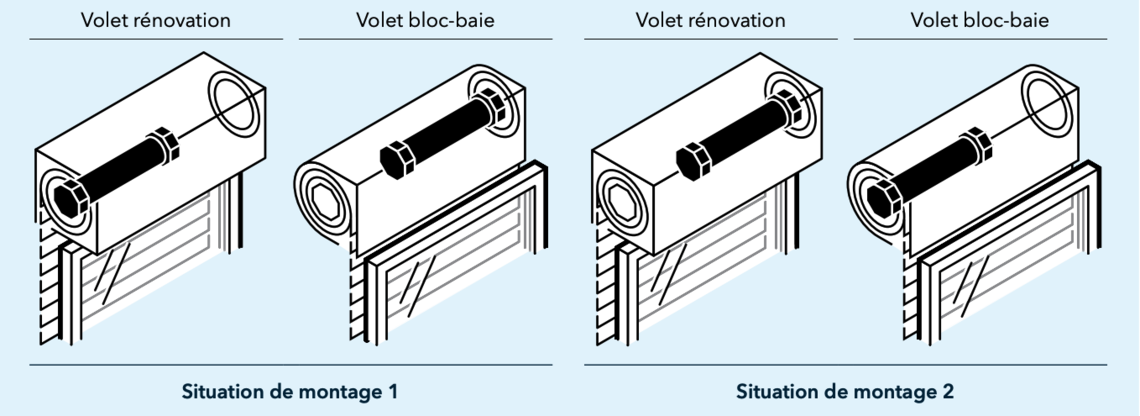

Détermination de la situation d'installation

Liste de références
